ANTENNA 3 ELEMENTI YAGI PER I 6 METRI AUTOCOSTRUITA

Ciao a tutti. Ho realizzato un’antenna 3 elementi Yagi per la bande dei 6 metri . La banda dei 6 metri (50 MHz) è una speciale porzione dello spettro radio VHF, nota come “Magic Band” per le sue caratteristiche uniche che combinano propagazioni VHF (locale) e HF (a lunga distanza), specialmente durante i picchi di attività solare (estate nell’emisfero nord, inverno nell’emisfero sud) tramite la propagazione E sporadica, consentendo collegamenti DX (a lunga distanza) inattesi, fino a migliaia di chilometri. Ma la banda dei 6 metri inizia anche in Italia ad avere una rete di ripetitori in FM che ne favorisce l’utilizzo anche per chiacchiere locali in assenza di propagazione. Questo progettino vi consente di avere un’antenna direttiva di ottima efficacia, molto leggera e di bassissimo costo (€40 circa). Anche se non avete il rotore, poco male : ho iniziato nel 1995 a fare DX in 6 metri, e l’antenna puntata (per Friuli e Veneto) verso Nord Ovest, permette di coprire Europa , Russia, USA e anche Sud America. Di cosa abbiamo bisogno ?

• 3 Piastrine di Plexiglass : 10cm X 10cm per ancorare il riflettore, direttore e radiatore
• 1 angolare di alluminio 5cm X 5cm X 10cm per poter effettuare le connessioni balum e discesa antenna
• 198 cm di RG58 intestato con PL259 per creare il nostro balum
• 3 connettori femmina da pannello pl259 ( per collegare balum e discesa radio )
• Profilo alluminio 2cm X 2cm per 255 cm di lunghezza (lunghezza totale boom )
• 2 angolari 2cm X 2cm ( Normalmente in commercio non si trovano profili alluminio più lunghi di 1 metro. Questi angolari servono per unire insieme i vari profili e raggiungere la lunghezza totale di 255 cm
• 36.20 cm di tubicino di alluminio da 5mm per creare l’ Hairpin che deve essere di 15.25cm X 5,70cm X 15,25cm
• 3 tubi alluminio da 1 metro X 12mm di diametro
• 6 tubi alluminio da 1 metro X 10mm di diametro
• 1 tubo alluminio da 1 metro ( per lo stub ) da 8 mm
• Esagonali M4 da 3cm lunghezza
• Esagonali M4 da 6cm lunghezza
• Dadi o Galleti ( I Galletti sono più pratici ) da M4 per stringere gli esagonali
• 1 staffa da palo

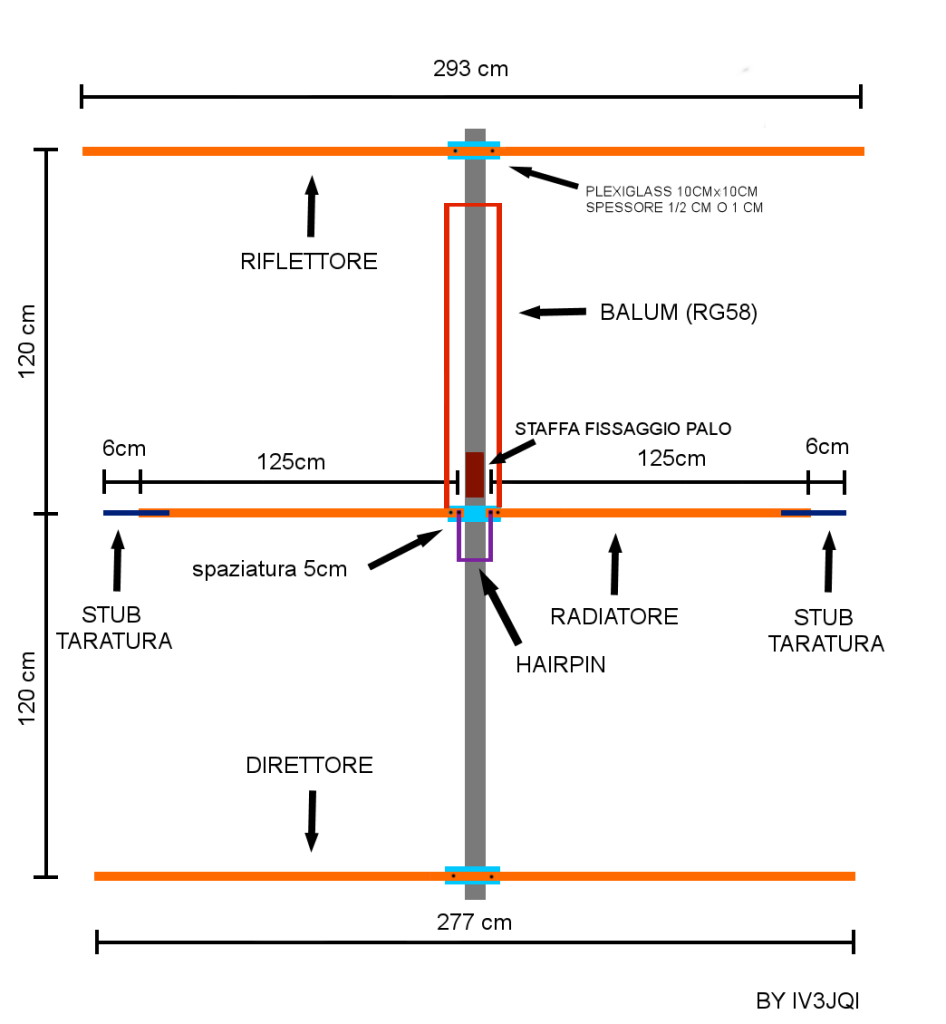

Di seguito vi lascio lo schema dell’antenna , e poi vi spiego la realizzazione

STEP 1 : REALIZZAZIONE DIRETTORE E RIFLETTORE : Nel tubo di alluminio da 12mm inserire alle due estremità i tubi di alluminio da 10mm di diametro e fissiamoli ( stringete bene evitando “gioco” tra i 2 tubi ) con un esagonale M4 X 3cm. Raggiungere per il riflettore la lunghezza totale di 293cm , per il direttore 277cm.

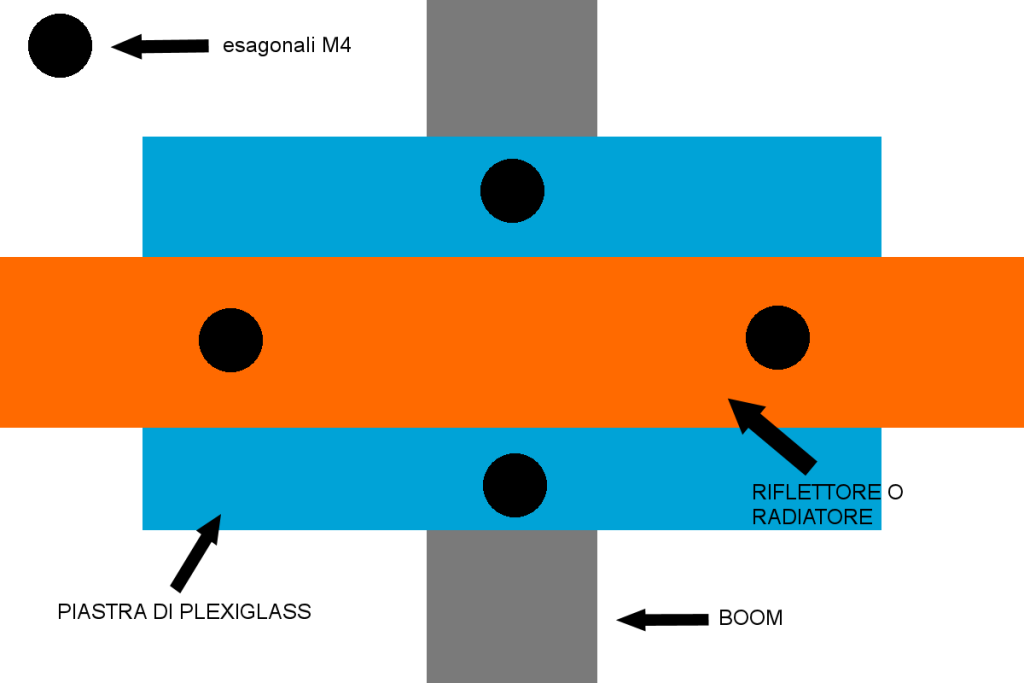

STEP 2 : REALIZZAZIONE BOOM E FISSAGGIO RIFLETTORE E DIRETTORE : Raggiunti i 255cm totali di lunghezza con il profilo in alluminio di 2cm X 2cm , fissiamo come da foto le piastre in plexiglass come in figura qui sotto con gli esagonali M4 X 6cm , stando ben attenti di lasciare tra le 2 viti lo spazio necessario per far passare gli elementi riflettore e radiatore che devono essere assolutamente isolati dal boom . Ancoriamo quindi ( sempre come in figura ) il direttore o il riflettore con gli esagonali M4 per 3cm .La distanza tra i 3 elementi deve essere di 120cm , calcolati dalla metà dell’elemento .

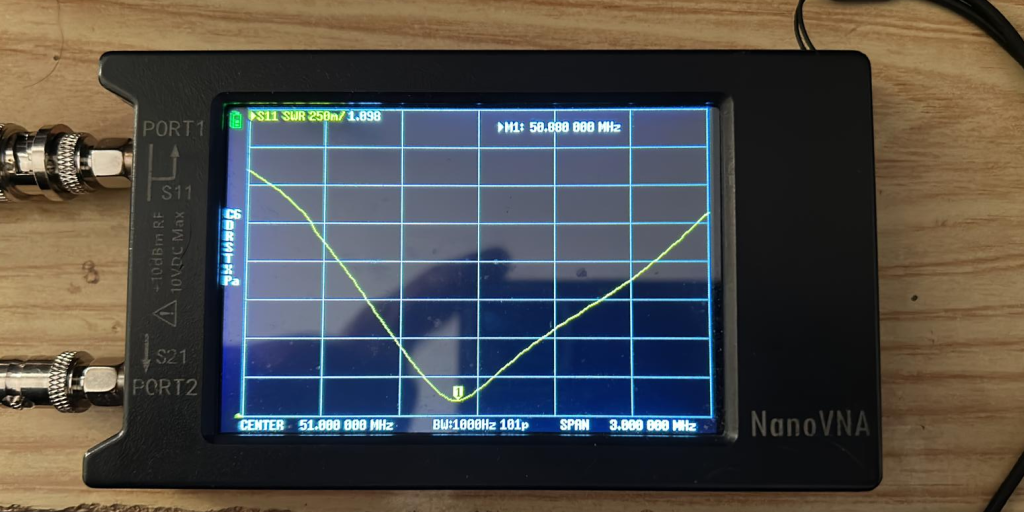

STEP 3 : REALIZZAZIONE DEL RADIATORE : A differenza del riflettore e del direttore, il Radiatore è composta da 2 elementi uguali che verranno poi montati lasciando tra loro circa 5 cm di spazio. Questa antenna riesce a coprire circa 800/900 khz , con SWR 1.1 a centro banda e 1.7 / 1.8 a fine Kilocicli. Il bello di questa antenna è che per tararla basta agire SOLO sul radiatore : Per questo motivo , ho pensato a 2 stub di taratura alle estremità per poter poi tararla nella porzione di banda a voi più di interesse. Con i miei calcoli ( circa 131 cm per elemento ) il centro banda è a 50.800mhz circa. In questo caso con SWR circa di 1.5/1.6 riuscite a fare ingressi Ripetirori e FM dirette (dai 51.210 mhz a 51.450 Mhz) e porzione DX SSB da 50.350Mhz a 50.800mhz. Detto ciò , per creare l’elemento prendere un tubo in alluminio da 12mm , inserisci un tubo in alluminio da 10mm fino a raggiungere i 125 cm di lunghezza totale. Fissare tra loro i 2 tubi alla giuntura con un esagonale M4 X 3cm e quindi inserire lo stub per raggiungere i 131cm circa . ( Lo stub lo potete fare da 15 cm , in modo da avere gioco sulla taratura ) Una volta raggiunta la taratura, fissate lo stub con una vite da 3 autofilettante.

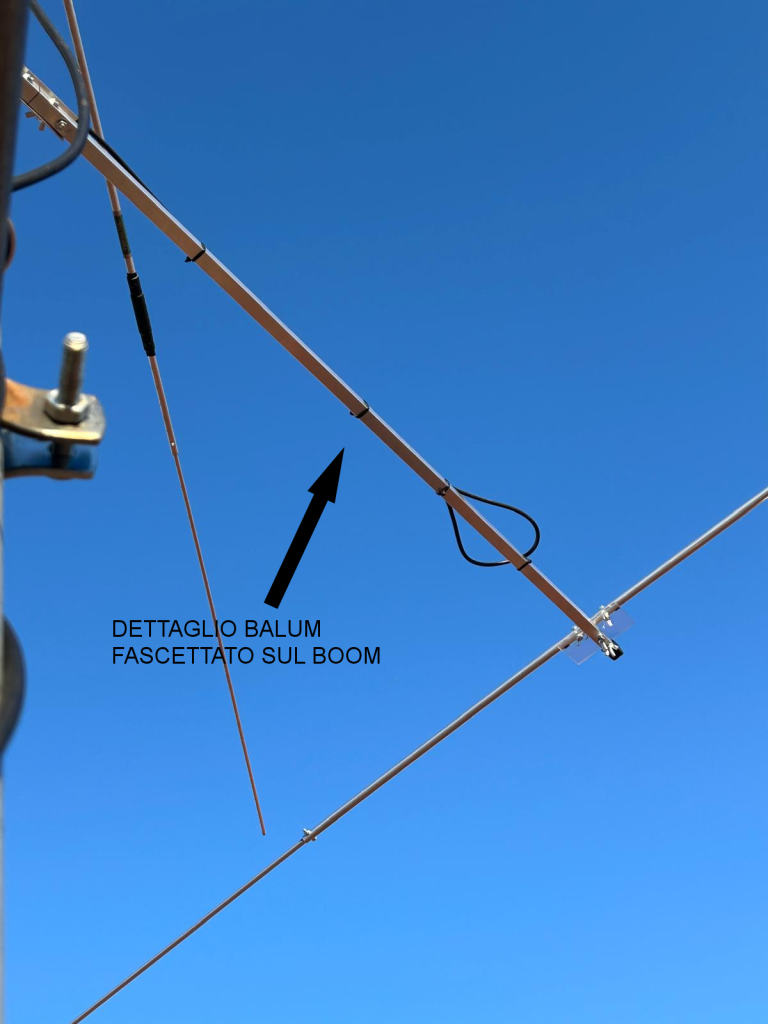

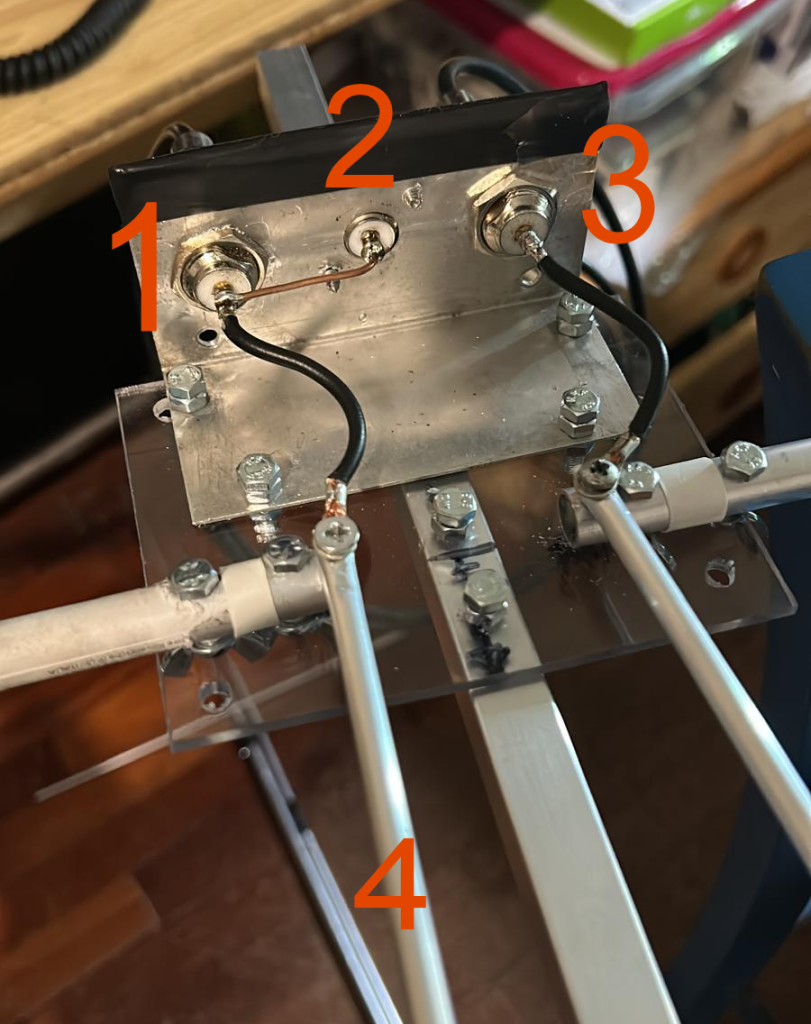

STEP 4 : SUPPORTO IN PLEXIGLASS PER IL RADIATORE E PER IL PROFILO CONNESSIONI : Seguite la foto qui sotto dove : 1 e 3 sono ingresso e uscita Balum ( ricordate i 198 cm di RG58 intestati ? Bene … ) 2 è ingresso PL259 per la discesa al vostro ricetrasmettitore , 4 Hairpin ( fatto con tubo alluminio da 5mm , 15.25cm X 5.7 cm X 15.25cm e fissato ai due elementi del radiatore. ( L’hairpin non deve assolutamente fare contatto con il boom: io ad esempio ho messo uno spessore in plastica modellato per evitare che ci sia contattato ) .Come vedete, per connettere i 2 elementi al centrale PL da pannello potete usare filo elettrico comune. Ci pensa poi il balum a trasformare l’impedenza dell’intera antenna a 50 Ohm (Ω). Il balum lo dovete stendere verso il riflettore fascettandolo sul Boom . Per ponticellare il centrale 2 con il centrale 1 potete usare filo di rame o anche il centrale dell’ RG58. ** IMPORTANTE : come in figura, assicuratevi che tutti gli elementi siano isolati tra loro (profilo di alluminio da elementi radianti a boom) !!!! A fine articolo metterò anche un video

Non resta che fare i buchi nel boom per poter inserire la staff a palo . Nella foto dello schema antenna , la zona rossa bordeaux indica la posizione per il fissaggio .

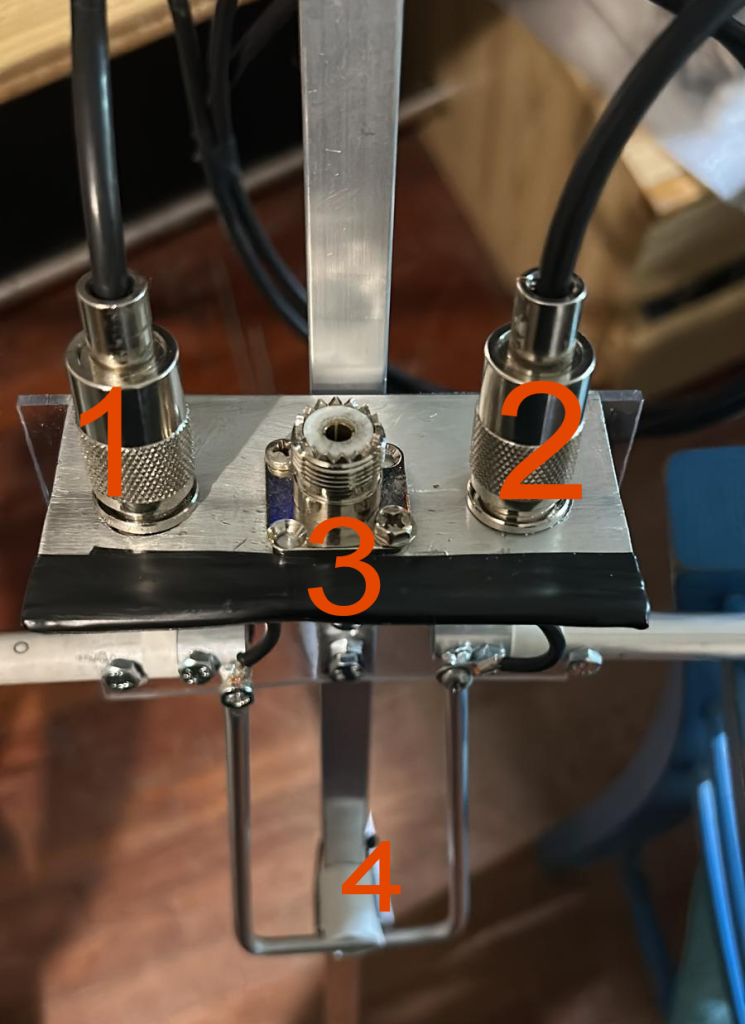

DETTAGLI CONNESSIONI : 1 e 3 in e out balum, 2 uscita alla discesa al vostro ricetrasmettitore , 4 isolatore/supporto Hairpin per evitare che vada a fare contatto con il boom . Ho realizzato questo isolatore con pezzettino di tubo in plastica da 2cm dì diametro, creando un inserto di 5mm per alloggiare parte dell’hairpin.

Ecco. Spero di sentirvi presto nei 50mhz. é una banda strana, alternativa, ma può dare soddisfazioni. Spero di aver fatto cosa gradita, se avete domande sapete come raggiungermi. 73 da IV3JQI
